Автоматическая коробка передач (АКПП) — не единый агрегат, а семейство принципиально разных трансмиссионных систем, объединённых общей целью: освободить водителя от необходимости вручную управлять сцеплением и переключать передачи. Однако за этой общей задачей скрываются глубокие различия в физике передачи крутящего момента, термодинамике трения, гидравлической архитектуре и логике электронного управления. Разновидности АКПП и их отличия определяются не маркетинговыми ярлыками, а конструктивными компромиссами между плавностью, эффективностью, динамикой, ресурсом и стоимостью. В этой статье мы проведём инженерный анализ всех основных типов автоматических трансмиссий — гидромеханической АКПП, вариатора (CVT), роботизированной коробки (AMT) и преселективной двойной сцепления (DCT/DSG) — с акцентом на физические процессы, эксплуатационные ограничения и долгосрочные последствия выбора.
Что такое «автомат» на самом деле: зачем нужны разные типы АКПП
Идея автоматической трансмиссии возникла не из желания упростить вождение, а как ответ на фундаментальную проблему: двигатели внутреннего сгорания имеют узкий диапазон эффективной работы по оборотам и крутящему моменту, тогда как требования к тяге на колёсах постоянно меняются. Ранние механические КПП требовали от водителя постоянного согласования этих параметров. Автоматизация этого процесса потребовала создания систем, способных либо плавно изменять передаточное отношение (вариатор), либо быстро и точно выбирать дискретные ступени (гидромеханическая АКПП, DCT).
Разные подходы к решению одной задачи породили конкурирующие технологии, каждая из которых оптимизирована под конкретные условия: высокий крутящий момент (гидромеханическая АКПП), минимальный расход топлива (CVT), максимальную динамику (DCT) или низкую себестоимость (AMT). Ни одна из них не является универсальной — выбор зависит от баланса между тепловыми потерями, механическим КПД, массой, сложностью управления и устойчивостью к экстремальным режимам эксплуатации. Именно поэтому сегодня на рынке сосуществуют несколько типов АКПП, и понимание их отличий критически важно как для покупателя автомобиля, так и для сервисного инженера.

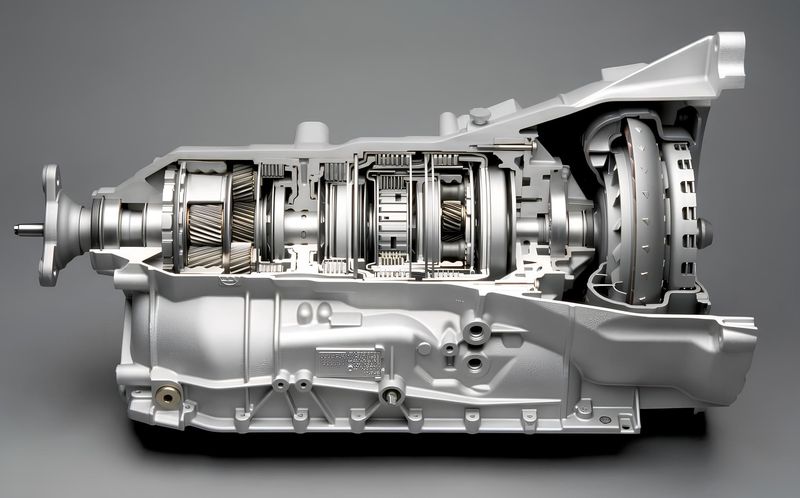

Гидромеханическая АКПП (классический автомат)
Принцип работы через гидротрансформатор и планетарные ряды
Гидромеханическая автоматическая коробка передач — старейшая и наиболее отработанная форма АКПП. Её сердце — гидротрансформатор, гидродинамическое устройство, передающее крутящий момент от двигателя к входному валу коробки через циркуляцию трансмиссионной жидкости (ATF). В отличие от гидромуфты, гидротрансформатор содержит реактор (статор), который многократно перенаправляет поток жидкости, увеличивая крутящий момент на выходе при низких оборотах — эффект, называемый коэффициентом трансформации (обычно 1,8–2,5×).
Переключение передач осуществляется с помощью планетарных редукторов — компактных механизмов, состоящих из солнечной шестерни, сателлитов, эпициклического колеса и водила. Изменение передаточного отношения достигается блокировкой различных элементов планетарного ряда с помощью многодисковых фрикционных муфт мокрого типа, управляемых гидравлическими клапанами. Современные АКПП (например, ZF 8HP или Aisin AW TF-81SC) используют 3–4 планетарных ряда, что позволяет реализовать от 6 до 10 передач.
Управление всем этим комплексом осуществляет Transmission Control Unit (TCU), которая на основе данных от датчиков скорости, давления ATF, положения дросселя и температуры формирует команды для соленоидов гидроблока. Ключевой особенностью является адаптивная логика переключения: TCU «учится» манере вождения и корректирует моменты переключения, чтобы минимизировать рывки.
Преимущества: плавность, надёжность при высоком крутящем моменте
Главное преимущество гидромеханической АКПП — высокая устойчивость к ударным нагрузкам. Гидротрансформатор гасит крутильные колебания двигателя, что особенно важно для дизельных моторов с высоким крутящим моментом на низких оборотах или V-образных двигателей с неравномерным зажиганием. Это делает такие коробки предпочтительными для внедорожников (Toyota Land Cruiser, Ford F-150), полноразмерных седанов (Mercedes S-Class) и коммерческого транспорта.
Кроме того, многодисковые фрикционы мокрого типа охлаждаются ATF, что позволяет им выдерживать длительные нагрузки без перегрева. Например, в коробке ZF 8HP70 фрикционные пакеты рассчитаны на крутящий момент до 700 Н·м при условии соблюдения температурного режима ATF (не выше 110 °C в штатной эксплуатации).
Недостатки: потери в гидротрансформаторе, меньший КПД
Основной недостаток — низкий коэффициент полезного действия (КПД) на режимах частичной нагрузки. До тех пор, пока не активирована блокировка гидротрансформатора (механическое соединение входного и выходного валов через фрикционную муфту), передача момента осуществляется через жидкость, что вызывает гидравлические потери. На городском цикле без блокировки КПД может падать до 82–85%, тогда как у DCT он достигает 95%.
Современные АКПП решают эту проблему, вводя раннюю блокировку (уже на 2-й передаче) и частичную блокировку (проскальзывание муфты для плавности), но это усложняет гидравлическую систему и повышает требования к качеству ATF. Кроме того, большое количество планетарных передач и соленоидов увеличивает массу и стоимость агрегата.
Типичные применения: внедорожники, полноразмерные седаны, коммерческий транспорт
Гидромеханическая АКПП остаётся стандартом там, где важна долговечность при высоких нагрузках и простота интеграции с полным приводом. Например, в Jeep Wrangler используется Aisin AW55-50SN — коробка, способная работать при углах крена до 45°, что невозможно для большинства DCT из-за риска масляного голодания сцеплений. Также такие АКПП легко адаптируются под гибридные силовые установки: электродвигатель может быть установлен между двигателем и гидротрансформатором (как в Lexus Hybrid Synergy Drive), не нарушая базовой архитектуры.

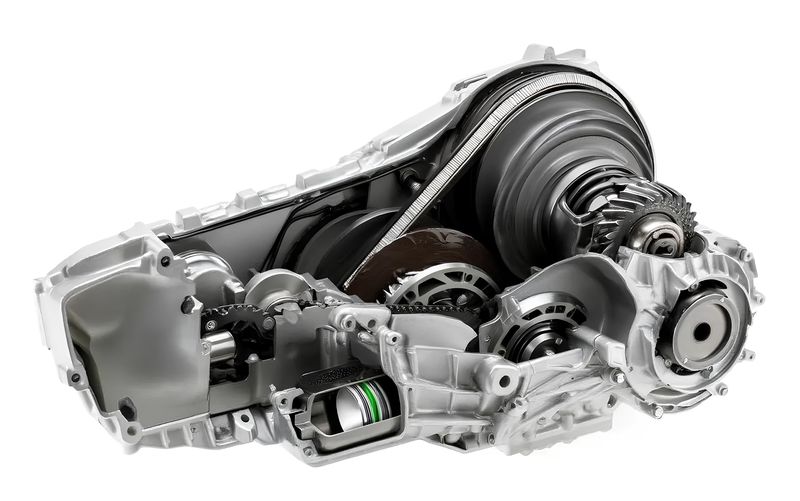

Вариатор (CVT)
Бесступенчатая передача через конусные шкивы и ремень/цепь
Вариатор (Continuously Variable Transmission, CVT) — единственная АКПП, не имеющая фиксированных передач. Вместо этого она использует пару конусных шкивов, между которыми натянут стальной ремень (Pushbelt) или металлическая цепь (например, в Subaru Lineartronic). Изменение передаточного отношения происходит за счёт перемещения половинок шкивов: при сближении ремень поднимается на больший диаметр, при расхождении — опускается на меньший.
Крутящий момент передаётся за счёт трения между ремнём и поверхностями шкивов. Чтобы избежать проскальзывания, гидравлическая система создаёт огромное контактное давление — до 50 бар в современных Jatco CVT8. Это требует точного управления со стороны TCU, которая постоянно корректирует давление в зависимости от нагрузки, температуры и износа.
Экономичность vs ограничения по крутящему моменту
Главное преимущество CVT — максимальная экономичность. Поскольку двигатель может работать в точке минимального удельного расхода топлива (обычно 1800–2200 об/мин), средний расход на 5–8% ниже, чем у 6-ступенчатой АКПП. Однако эта эффективность достигается ценой жёстких ограничений по крутящему моменту.
Например, Jatco CVT8 JF015E, используемый в Nissan X-Trail, рассчитан на входной момент до 250 Н·м. При превышении этого значения коэффициент трения между стальным ремнём и шкивами падает ниже критического уровня (≈0,12), возникает микропроскальзывание, которое вызывает локальный перегрев и ускоренный износ. В условиях буксировки или агрессивного старта ресурс CVT может сократиться на 30–40% уже через 10–15 тыс. км.
ВАЖНО ПОНИМАТЬ: ресурс любой АКПП напрямую зависит от условий эксплуатации и своевременного качественного обслуживания.
Специалисты CARVIX
Чувствительность к перегреву, сложность в ремонте
CVT крайне чувствителен к тепловому режиму. ATF в вариаторе выполняет не только смазывающую, но и гидростатическую функцию< — она создаёт давление для сжатия шкивов. При температуре выше 120 °C вязкость ATF падает, давление снижается, и система теряет способность удерживать ремень. Именно поэтому производители запрещают буксировку автомобилей с CVT на большие расстояния и рекомендуют устанавливать дополнительные радиаторы ATF при эксплуатации в горах или жарком климате.
Кроме того, ремонт CVT — задача высокой сложности. Замена ремня требует специального оборудования для центровки шкивов с точностью до 0,02 мм. Ошибки при сборке приводят к дисбалансу и вибрациям, которые невозможно устранить программно.
Особенности управления: имитация передач, реакция на педаль газа
Чтобы компенсировать «резиновую» реакцию на педаль газа (двигатель «зависает» на одних оборотах), современные CVT используют режим Step Shift — имитацию ступеней за счёт программного изменения передаточного отношения. Однако это не решает проблемы динамической инерции: при резком нажатии на газ требуется время, чтобы гидравлика переместила шкивы, что вызывает задержку в ускорении. Для спортивной езды это недопустимо, поэтому CVT почти не применяется в автомобилях с мощностью выше 200 л.с.

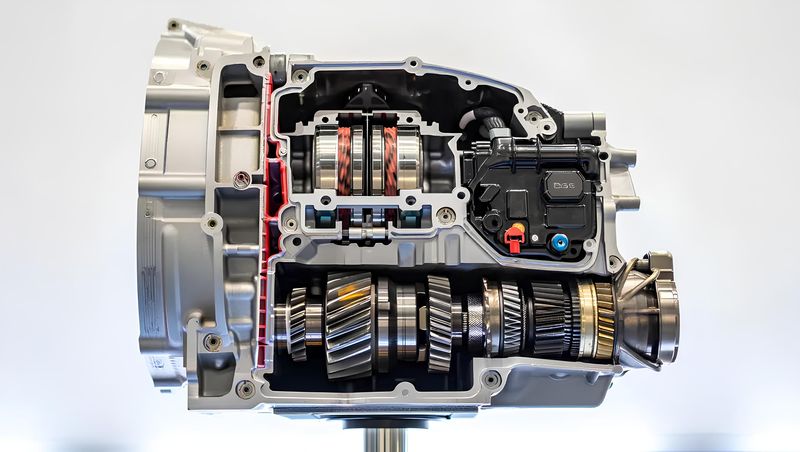

Роботизированные коробки: AMT, DCT
Однодисковый робот (AMT) — механика + актуаторы
Роботизированная механическая коробка (Automated Manual Transmission, AMT) — это классическая «механика», в которой сцепление и выбор передачи автоматизированы с помощью электрогидравлических или электромеханических актуаторов. Управление осуществляется TCU, которая получает сигналы от датчиков и даёт команды на включение/выключение сцепления и перемещение вилок.
AMT дешева в производстве (на 30–40% дешевле гидромеханической АКПП) и имеет высокий КПД (до 94%), но страдает от рывков при переключении, особенно на низких скоростях. Это связано с тем, что сцепление полностью размыкается перед переключением, и двигатель теряет связь с колёсами. В пробке такие коробки (например, Smart ForTwo, некоторые Lada) вызывают дискомфорт, а при частых стартах — перегрев сцепления.
Преселективная коробка (DCT) — два сцепления, параллельная работа чётных/нечётных передач
Преселективная коробка с двойным сцеплением (Dual Clutch Transmission, DCT или DSG у Volkswagen) решает проблему разрыва потока мощности. Она состоит из двух независимых механических КПП в одном корпусе: одна отвечает за нечётные передачи (1,3,5,7), другая — за чётные (2,4,6,R). Соответственно, есть два многодисковых сцепления мокрого или сухого типа.
Этапы переключения в DCT:
- На текущей передаче задействовано одно сцепление (например, для 2-й передачи — «чётное»).
- TCU заранее включает следующую передачу в «нечётном» блоке (3-ю).
- При переключении происходит мгновенная передача нагрузки от одного сцепления к другому — без разрыва потока мощности.
Время переключения в современных DCT (например, Porsche PDK) составляет 80–150 мс, что быстрее, чем у любого гоночного механического автомата.
«Сухие» vs «мокрые» сцепления: тепловые пределы и ресурс
Различие между «сухим» и «мокрым» DCT — не в наличии масла, а в способе охлаждения фрикционных дисков.
- «Сухие» DCT (Volkswagen DQ200): фрикционы работают в воздушной среде, охлаждение — конвективное. Максимальная рабочая температура — 250 °C. При частых циклах в пробке (температура выше 280 °C) покрытие дисков деградирует, возникают рывки и запах гари. Ресурс таких коробок в городских условиях — 80–120 тыс. км.
- «Мокрые» DCT (Volkswagen DQ500, Porsche PDK): фрикционы погружены в ATF, охлаждение — принудительное через масляный насос. Рабочая температура — до 180 °C, ресурс — 200–250 тыс. км даже при агрессивной езде.
Однако «мокрые» DCT тяжелее, дороже и имеют немного меньший КПД из-за гидравлических потерь в системе охлаждения.
Поведение в пробке, при старте, на спортивных режимах
DCT идеальна для спортивной езды: Launch Control позволяет удерживать двигатель на пике крутящего момента, а мгновенные переключения обеспечивают максимальное ускорение. Но в плотном трафике «сухие» DCT страдают: TCU пытается минимизировать износ, часто переводя коробку в «нейтраль» при остановке, что вызывает задержку при старте.
Буксировка автомобиля с DCT возможна, но с ограничениями: при буксировке на «нейтрали» масляный насос не работает, и сцепления могут перегреться. Производители рекомендуют буксировать не более 50 км на скорости до 50 км/ч.
Сравнение коробок по параметрам
| Параметр | Гидромеханическая АКПП | CVT | DCT (мокрая) | DCT (сухая) | AMT |
|---|---|---|---|---|---|
| КПД трансмиссии | 85–90% | 88–92% | 93–95% | 94–96% | 92–94% |
| Время переключения | 300–600 мс | бесступенчато | 80–150 мс | 100–200 мс | 500–900 мс |
| Макс. крутящий момент | до 1000+ Н·м | до 250–400 Н·м | до 600–900 Н·м | до 250–350 Н·м | до 200 Н·м |
| Ресурс (при соблюдении условий) | 250–350 тыс. км | 120–180 тыс. км | 200–250 тыс. км | 80–120 тыс. км | 100–150 тыс. км |
| Совместимость с гибридами | высокая | средняя | низкая | очень низкая | низкая |
| Полноприводные версии | широко распространены | редки (Subaru) | ограничены (VW 4Motion) | почти отсутствуют | нет |
Как выбрать АКПП под стиль вождения и условия эксплуатации
- Если вы часто буксируете прицеп или ездите по бездорожью — выбирайте гидромеханическую АКПП. Только она обеспечивает стабильную работу при высоких нагрузках и допускает длительное движение на пониженных передачах.
- Если приоритет — минимальный расход в городе — CVT подойдёт, но только при условии, что ваш двигатель выдаёт ≤200 Н·м и вы не планируете буксировку.
- Если вы любите динамичную езду и редко стоите в пробках — «мокрая» DCT (PDK, DQ500) станет оптимальным выбором.
- Если бюджет ограничен, а пробег невысокий — AMT допустима, но ожидайте компромиссов в комфорте.
Будущее автоматических трансмиссий
С развитием электромобилей роль АКПП меняется: интеграция с электроприводами, виртуальные передачи, отказ от физических ступеней. Электродвигатели имеют широкий диапазон эффективной работы, поэтому многие EV используют одноступенчатый редуктор. Однако в гибридах и подзаряжаемых моделях сохраняется спрос на многоступенчатые трансмиссии — для увеличения максимальной скорости и снижения потерь на высоких оборотах.
Новые тенденции:
- Виртуальные передачи в CVT: вместо имитации ступеней — алгоритмы, имитирующие характеристики ДВС для «естественнее» реакции.
- Интеграция TCU с бортовой сетью: коробка получает данные от навигации и заранее выбирает передачу перед подъёмом.
- Отказ от физических фрикционов: исследуются магнитные и электромеханические сцепления с КПД >98%.
Заключение
Разновидности АКПП и их отличия — это не вопрос «что лучше», а поиск оптимального баланса между физическими ограничениями материалов, термодинамикой трения и требованиями пользователя. Гидромеханическая АКПП остаётся эталоном надёжности, CVT — лидером по экономичности, DCT — по динамике, а AMT — по доступности. Понимание этих различий позволяет не только сделать осознанный выбор при покупке автомобиля, но и правильно эксплуатировать его, продлевая ресурс трансмиссии на десятки тысяч километров.
